Oleh: Rangga Sulaiman, S.T., dan Mohamad Arszandi Pratama, S.T., M.Sc.

Kebutuhan energi listrik terus meningkat seiring dengan pertumbuhan penduduk, perkembangan industri, serta pembangunan kawasan permukiman dan infrastruktur. Untuk menjamin pasokan listrik yang andal, jaringan transmisi memegang peranan penting sebagai penghubung antara pembangkit listrik dan gardu induk yang tersebar di berbagai wilayah. Di Indonesia, jaringan transmisi umumnya menggunakan Saluran Udara Tegangan Tinggi (SUTT) dan Saluran Udara Tegangan Ekstra Tinggi (SUTET) yang membentang melintasi berbagai kondisi medan, mulai dari kawasan perkotaan, persawahan, perkebunan, hutan, hingga daerah pegunungan.

Pembangunan jaringan transmisi bukan sekadar memasang tower dan menarik konduktor dari satu titik ke titik lainnya. Setiap jalur harus direncanakan secara matang agar memenuhi aspek teknis, keselamatan, efisiensi biaya, serta meminimalkan dampak terhadap lingkungan dan masyarakat. Salah satu tahapan paling penting dalam proses tersebut adalah survei topografi, yaitu kegiatan pengumpulan data kondisi permukaan bumi yang akan menjadi dasar dalam seluruh proses perencanaan.

• Peran Survei Topografi dalam Perencanaan Jalur Transmisi

Survei topografi bertujuan memperoleh informasi yang akurat mengenai bentuk permukaan tanah beserta seluruh objek yang berada di atasnya. Data ini menjadi acuan utama bagi para perencana untuk menentukan trase jalur transmisi, posisi tower, panjang bentang antartower, hingga desain konstruksi yang sesuai dengan kondisi lapangan.

Tanpa data topografi yang memadai, proses perencanaan akan menghadapi berbagai ketidakpastian. Kesalahan dalam mengetahui elevasi tanah, kemiringan lereng, maupun keberadaan objek di sekitar jalur dapat menyebabkan perubahan desain saat konstruksi berlangsung. Kondisi tersebut tidak hanya meningkatkan biaya proyek, tetapi juga berpotensi menimbulkan keterlambatan pekerjaan dan risiko keselamatan. Oleh karena itu, survei topografi dilakukan sejak tahap awal proyek agar seluruh keputusan teknis didasarkan pada data yang akurat dan dapat dipertanggungjawabkan.

• Informasi Topografi yang Dibutuhkan

Dalam proyek pembangunan SUTT maupun SUTET, survei topografi menghasilkan berbagai informasi penting yang digunakan oleh tim perencana, antara lain:

– Elevasi permukaan tanah.
– Kontur atau bentuk relief wilayah.
– Kemiringan lereng (slope).
– Sungai, danau, saluran irigasi, maupun badan air lainnya.
– Jalan raya, jalan lingkungan, dan jalur akses konstruksi.
– Bangunan serta kawasan permukiman.
– Tutupan vegetasi seperti hutan, kebun, maupun pepohonan.
– Batas lahan dan penggunaan lahan.
– Infrastruktur eksisting seperti jaringan listrik, telekomunikasi, maupun utilitas lainnya.

Seluruh data tersebut kemudian diolah menjadi peta topografi, model elevasi digital (Digital Terrain Model/DTM), profil memanjang, serta penampang melintang yang menjadi dasar berbagai analisis teknis berikutnya.

• Menentukan Jalur Transmisi yang Optimal

Salah satu tujuan utama survei topografi adalah membantu menentukan jalur transmisi yang paling efisien. Pada prinsipnya, trase jaringan tidak selalu mengikuti garis lurus antara dua gardu induk. Banyak faktor yang harus dipertimbangkan agar jalur yang dipilih aman, ekonomis, dan mudah dibangun.

Melalui data topografi, tim perencana dapat mengidentifikasi daerah dengan kemiringan lereng yang terlalu curam, kawasan rawan longsor, daerah banjir, maupun wilayah yang sulit diakses oleh alat berat. Jalur kemudian dapat disesuaikan untuk menghindari lokasi-lokasi tersebut sehingga risiko selama konstruksi maupun operasional dapat diminimalkan.

Selain kondisi alam, survei topografi juga membantu mengidentifikasi keberadaan permukiman, fasilitas umum, kawasan industri, maupun objek lain yang sebaiknya dihindari demi menjaga aspek keselamatan dan mempermudah proses pembebasan lahan.

• Penentuan Lokasi Tower

Setelah trase ditetapkan, tahapan berikutnya adalah menentukan lokasi setiap tower transmisi. Keputusan ini sangat dipengaruhi oleh kondisi topografi.

Pada wilayah datar, penempatan tower umumnya lebih mudah karena variasi elevasi relatif kecil. Namun pada daerah berbukit atau pegunungan, perubahan elevasi yang signifikan menyebabkan posisi tower harus dirancang secara lebih cermat agar tinggi konduktor terhadap permukaan tanah tetap memenuhi persyaratan keselamatan.

Selain mempertimbangkan elevasi, lokasi tower juga harus memiliki kondisi tanah yang cukup stabil untuk mendukung pondasi. Daerah dengan lereng yang terlalu curam, tanah lunak, atau berpotensi mengalami longsor biasanya memerlukan desain pondasi khusus atau bahkan harus dihindari apabila memungkinkan. Dengan demikian, survei topografi berperan penting dalam memastikan bahwa setiap tower dibangun pada lokasi yang aman, stabil, dan mudah diakses selama proses konstruksi maupun pemeliharaan.

• Hubungan Topografi dengan Bentang Konduktor

Jarak antara dua tower, atau yang dikenal sebagai span, merupakan salah satu aspek penting dalam desain jaringan transmisi. Panjang bentang dipengaruhi oleh kondisi topografi di sepanjang jalur.

Pada wilayah yang relatif datar, bentang dapat dirancang lebih seragam sehingga proses konstruksi menjadi lebih sederhana. Sebaliknya, pada daerah berbukit atau melintasi lembah, variasi elevasi menyebabkan panjang bentang serta tinggi tower harus disesuaikan agar konduktor tetap memiliki jarak aman terhadap permukaan tanah, vegetasi, jalan, maupun bangunan.

Selain itu, kondisi topografi juga memengaruhi bentuk lengkungan alami konduktor (sag). Perhitungan sag yang tepat sangat penting untuk memastikan bahwa kabel tidak terlalu rendah sehingga membahayakan masyarakat, maupun terlalu tegang yang dapat meningkatkan beban mekanis pada tower dan konduktor.

• Efisiensi Biaya Melalui Data Topografi

Survei topografi bukan hanya berfungsi sebagai kegiatan pengumpulan data, tetapi juga merupakan investasi yang dapat meningkatkan efisiensi proyek secara keseluruhan.

Data topografi yang akurat memungkinkan tim perencana mengoptimalkan jumlah tower, memilih jalur dengan kondisi konstruksi yang lebih mudah, serta mengurangi pekerjaan tanah yang tidak diperlukan. Selain itu, risiko perubahan desain selama pelaksanaan konstruksi dapat ditekan sehingga biaya tambahan akibat revisi pekerjaan dapat diminimalkan.

Informasi mengenai akses menuju lokasi tower juga membantu penyusunan metode pelaksanaan konstruksi, termasuk penentuan jalur mobilisasi alat berat dan material. Dengan perencanaan yang lebih baik, waktu pelaksanaan proyek menjadi lebih singkat dan produktivitas pekerjaan dapat ditingkatkan.

• Perkembangan Teknologi Survei Topografi

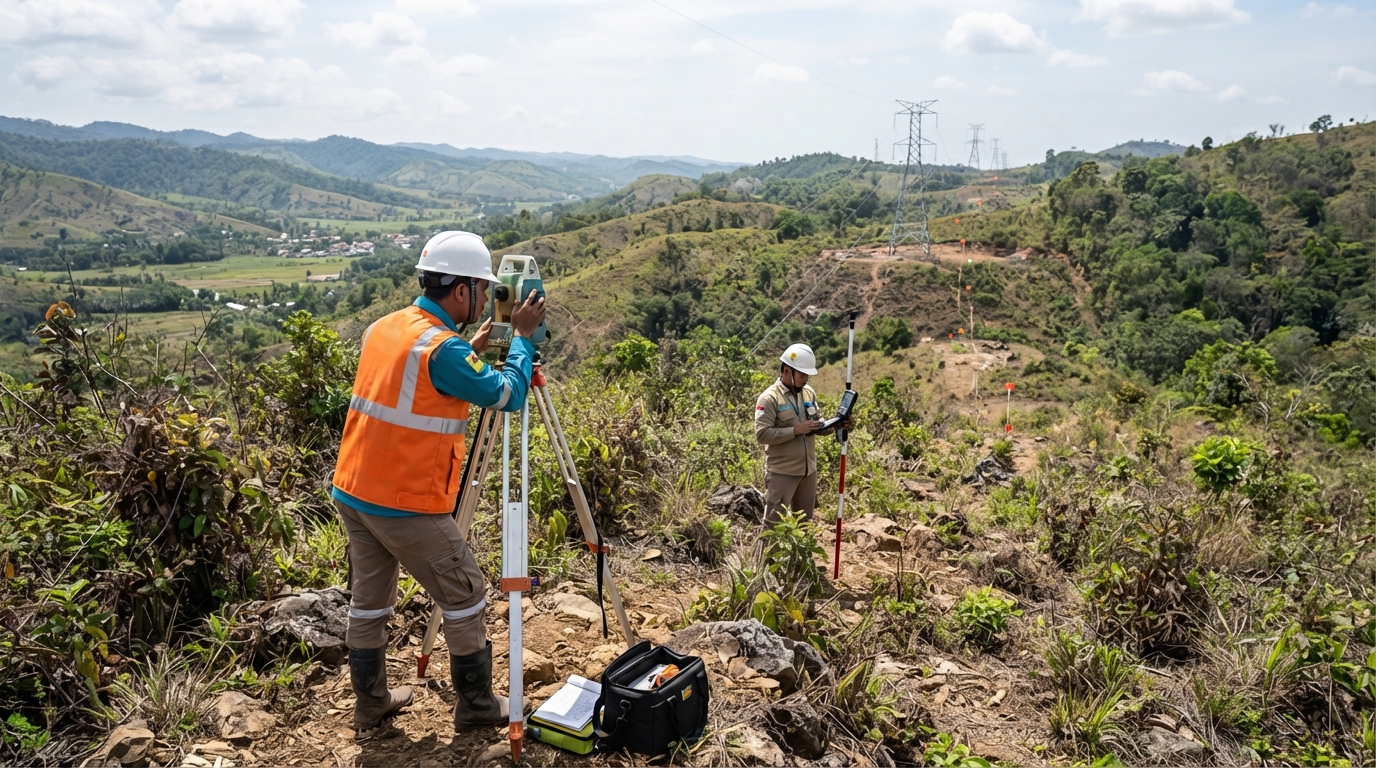

Seiring berkembangnya teknologi geospasial, metode survei topografi juga mengalami perubahan yang sangat signifikan. Jika sebelumnya pengukuran dilakukan secara dominan menggunakan Total Station dan GNSS dengan pengambilan titik secara manual, kini pekerjaan survei dapat dipercepat melalui pemanfaatan pesawat tanpa awak (drone) dan teknologi Light Detection and Ranging (LiDAR).

Drone fotogrametri mampu menghasilkan orthophoto beresolusi tinggi serta model permukaan yang menggambarkan kondisi lapangan secara detail dalam waktu relatif singkat. Sementara itu, LiDAR memiliki kemampuan merekam jutaan titik koordinat tiga dimensi sehingga menghasilkan point cloud dengan tingkat kerapatan dan akurasi yang tinggi. Teknologi ini sangat efektif digunakan pada jalur transmisi yang melewati kawasan berhutan karena sinar laser dapat menembus celah vegetasi dan memperoleh informasi permukaan tanah yang sulit dijangkau metode konvensional.

Integrasi data drone, LiDAR, GNSS, dan survei terestris memberikan gambaran kondisi lapangan yang lebih lengkap, sehingga proses perencanaan dapat dilakukan secara lebih cepat, akurat, dan efisien.

• Penutup

Survei topografi merupakan salah satu tahapan fundamental dalam pembangunan jaringan SUTT dan SUTET. Data yang dihasilkan menjadi dasar dalam menentukan trase jalur, lokasi tower, desain bentang konduktor, hingga strategi pelaksanaan konstruksi. Ketelitian pada tahap survei akan berpengaruh langsung terhadap kualitas desain, efisiensi biaya, keselamatan pekerjaan, dan keandalan jaringan transmisi dalam jangka panjang.

Di era transformasi digital, pemanfaatan drone, LiDAR, GNSS, serta teknologi pemetaan modern semakin meningkatkan kualitas informasi geospasial yang diperoleh. Dengan data topografi yang akurat dan mutakhir, proses perencanaan jaringan transmisi dapat dilakukan secara lebih efektif sehingga mendukung pembangunan infrastruktur ketenagalistrikan yang andal, aman, dan berkelanjutan.

Daftar Pustaka

➢ Badan Informasi Geospasial. (2014). Peraturan Kepala Badan Informasi Geospasial Nomor 15 Tahun 2014 tentang Pedoman Teknis Ketelitian Peta Dasar. Cibinong: BIG.
➢ Badan Standardisasi Nasional. (2020). SNI 8202:2019 – Ketelitian Peta Dasar. Jakarta: BSN.
➢ Ghilani, C. D. (2018). Elementary Surveying: An Introduction to Geomatics (15th ed.). Pearson.
➢ Wolf, P. R., Ghilani, C. D., & Dewitt, B. A. (2014). Elements of Photogrammetry with Applications in GIS (4th ed.). McGraw-Hill Education.
➢ Maune, D. F. (Ed.). (2017). Digital Elevation Model Technologies and Applications: The DEM Users Manual (3rd ed.). American Society for Photogrammetry and Remote Sensing (ASPRS).
➢ Jensen, J. R. (2016). Introductory Digital Image Processing: A Remote Sensing Perspective (4th ed.). Pearson.
➢ Lillesand, T. M., Kiefer, R. W., & Chipman, J. W. (2015). Remote Sensing and Image Interpretation (7th ed.). Wiley.
➢ IEEE. (2025). IEEE Std 1936.3-2025: Standard for Unmanned Aircraft Systems (UAS) Using Light Detection and Ranging (LiDAR) for Above 110 kV Overhead Transmission Line Survey and Design.
➢ Aprianto, P. D. (2020). Studi Topografi untuk Analisis Desain Jaringan SUTT 150 kV di Bangkalan. Tugas Akhir, Institut Teknologi Sepuluh Nopember.
➢ Diranggra, A. R. (2022). Analisis Penerapan Teknologi LiDAR dalam Pemodelan 3D Koridor Jalur Transmisi Listrik SUTT (Studi Kasus: Koridor Tower 47–49 Kabupaten Kebumen). Skripsi, Universitas Diponegoro.
➢ Hafydh, R. G. (2025). Pembuatan Peta Topografi Jalur Transmisi SUTT 150 kV Mandailing Natal–Ujung Gading Menggunakan Teknologi UAV Berbasis Fotogrametri dan LiDAR. Skripsi, Universitas Gadjah Mada.
➢ Rohana, B., Rahma, F., & Hariyanto, T. (2008). Studi Alternatif Penentuan Jalur Baru SUTET–PLN Menggunakan Foto Udara dan Analisa GIS. Geoid.
