GROUND SAMPLING DISTANCE (GSD)

Oleh : Tike Aprillia Hartini

Pemanfaatan foto udara dan citra satelit telah banyak digunakan dalam berbagai kepentingan, seperti pemetaan, perencanaan wilayah dan kota, kebencanaan, serta kehutanan. Dalam pemanfaatannya foto udara atau citra satelit akan menghasilkan kualitas data yang berbeda-beda sesuai dengan kebutuhan penggunaannya. Dalam proses perencanaan suatu wilayah yang detail dibutuhkan kualitas foto udara atau citra satelit yang sangat baik agar objek-objek pada foto udara atau citra satelit terlihat jelas dan tajam. Di sisi lain pengguna tidak memerlukan foto udara atau citra satelit yang memiliki kualitas yang sangat baik, jika foto udara atau citra satelit hanya digunakan untuk mengetahui perubahan tutupan lahan. Dengan kata lain, kualitas foto udara atau citra satelit perlu disesuaikan dengan kebutuhan penggunaannya.

Kualitas foto udara atau citra satelit akan mempengaruhi tinggi terbang dan lamanya pengambilan data. Dalam foto udara dikenal istilah ground sampling distance (GSD), sedangkan dalam citra satelit dikenal istilah resolusi spasial untuk mengetahui kualitas data foto udara atau citra satelit yang diambil. Oleh karena itu, perlu dipahami apa itu GSD dan resolusi spasial agar pengambilan data dapat dilakukan dengan lebih efisien.

Dari penjelasan diatas, muncullah beberapa pertanyaan, Apa itu GSD dan resolusi spasial? Bagaimana hubungan GSD dan tinggi terbang? Bagaimana hubungan GSD/resolusi spasial dan skala yang dihasilkan?

GROUND SAMPLING DISTANCE (GSD) DAN RESOLUSI SPASIAL

Ground Sampling Distance (GSD) adalah atau merupakan ukuran resolusi piksel dari hasil foto udara, baik foto udara dengan kamera metrik maupun foto udara dengan kamera non metrik. GSD dan resolusi spasial memiliki pengertian yang sama. Biasanya dalam foto udara digunakan istilah GSD, sedangkan pada citra satelit digunakan istilah resolusi spasial. GSD atau resolusi spasial menentukan kualitas foto udara atau citra satelit yang dihasilkan. GSD atau resolusi spasial merupakan rasio antara nilai ukuran foto udara atau citra satelit dengan nilai ukuran sebenarnya. Nilai GSD 5 cm/piksel menyatakan bahwa satu piksel pada foto udara sama dengan 5 cm pada ukuran sebenarnya.

Semakin besar nilai GSD pada foto udara, maka resolusi spasial yang dihasilkan akan semakin rendah, dan tingkat kedetailan dari objek-objek pada foto udara akan semakin berkurang. Apabila pengguna ingin mendapatkan hasil foto udara yang jelas dan detail, maka nilai GSD yang digunakan harus kecil.

Menurut Sandau (2010), GSD dibagi menjadi dua sesuai dengan arah terbang yaitu GSD_x dan GSD_y. GSD_x merupakan nilai GSD yang searah dengan jalur terbang. Sedangkan GSD_y merupakan nilai GSD yang berlawanan dengan arah jalur terbang. Hubungan GSD dengan arah terbang dan tinggi terbang diilustrasikan pada gambar berikut :

Untuk menghitung kedua GSD dapat digunakan rumus sebagai berikut (Sandau, 2010):

dan

dimana:

GSDx       : nilai GSD searah arah terbang,

GSDy       : nilai GSD berlawanan arah terbang,

px             : ukuran resolusi pixel searah jalur terbang,

py             : ukuran resolusi pixel berlawanan arah jalur terbang,

h               : tinggi terbang,

f                : focus lensa kamera.

HUBUNGAN GSD DAN TINGGI TERBANG

Telah dijelaskan sebelumnya bahwa besarnya GSD ditentukan oleh ketinggian terbang pada saat proses akuisisi data foto udara, sehingga pemotretan harus dilakukan pada ketinggian yang tepat untuk mendapatkan GSD yang diharapkan. Berikut adalah hubungan antara GSD dengan tinggi terbang :

Dari rumus diatas dapat disimpulkan bahwa semakin kecil nilai GSD, maka tinggi terbang harus semakin rendah. Untuk mendapatkan kualitas foto udara yang baik, maka wahana foto udara harus terbang lebih rendah. Hal ini berdampak pada cakupan area yang diakuisisi, sehingga dalam sekali terbang area yang diakuisisi menjadi lebih sedikit dan waktu akuisisi data menjadi lebih lama.

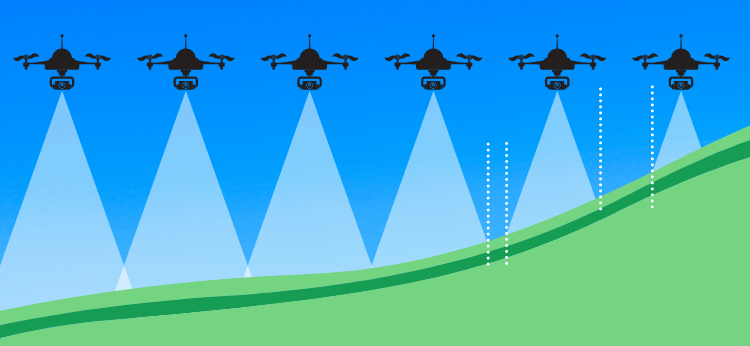

Ketika melakukan pengambilan data dengan ketinggian konstan, terkadang setiap foto tidak memiliki GSD yang sama. Hal ini disebabkan karena perbedaan ketinggian medan dan perubahan sudut kamera saat memotret. Namun pada saat melakukan proses orthomosaic, GSD dari setiap foto akan dihitung dan dirata-ratakan. Sehingga, nilai GSD pada orthomosaic merupakan nilai rata-rata dari setiap foto yang diambil. Orthomosaic merupakan gabungan dari seluruh foto yang telah ditegakkan.

HUBUNGAN GSD/RESOLUSI SPASIAL DAN SKALA

GSD berkaitan dengan kedetailan objek-objek yang diambil pada foto udara. Sehingga apabila foto udara akan didigitasi maka kedetailan objek pada foto udara harus disesuaikan dengan skala peta yang diinginkan. Mr. Tobler, seorang professor pada bidang Geografi dari Universitas California-Santa Barbara, Amerika, menyatakan rumusan kesepadanan antara foto udara atau citra satelit dengan skala peta. Aturan kesepadanan skala peta dan resolusi spasial citra dari Tobler ini adalah “bagi bilangan penyebut skala peta dengan 1000 (penggunaan angka 1000 dimaksudkan agar terdeteksi dalam satuan meter) maka resolusi citra yang sepadan adalah setengah dari hasil pembagian tersebut”.

Sebagai contoh, jika dibutuhkan skala peta 1:1000, maka GSD yang diperlukan adalah 0.5 m. Nilai ini didapatkan dari perhitungan sebagai berikut:

Jika nilai GSD yang diperlukan telah diketahui, maka tinggi terbang dapat ditentukan berdasarkan nilai GSD yang diperlukan.

Dari penjelasan diatas, sebelum melakukan pengambilan foto udara sangatlah penting untuk mengetahui kebutuhan penggunaannya. Sehingga akuisisi data dapat dilakukan dengan lebih efisien. Penentuan GSD, skala peta yang diinginkan, tinggi terbang, dan lamanya pengambilan data harus diperhitungkan dan disesuaikan dengan kebutuhan.

Jadi, apakah ada faktor lain yang dapat mempengaruhi nilai GSD, menurut Anda?

DAFTAR REFERENSI:

Sandau, Rainer. 2010. Digital Airborne Camera, Introduction and Technology.

Suwargana, Nana. 2013. Resolusi Spasial, Temporal, dan Spektral Pada Citra Satelit Landsat, Spot, dan Ikonos. Jurnal Ilmial WIDYA.

https://support.pix4d.com/hc/en-us/articles/202559809-Ground-sampling-distance-GSD, diakses pada tanggal 21 Oktober 2019.

http://aerogeosurvey.com/2016/09/19/apa-itu-ground-sampling-distance-gsd-atau-resolusi-spasial/, diakses pada tanggal 21 Oktober 2019.
