PROYEKSI PETA

Oleh Tike Aprillia, ST, Fella Faradiva, dan Mutia Arifah Rachim

Proyeksi peta merupakan model matematis untuk mengkonversi posisi tiga dimensi suatu titik di permukaan bumi ke dalam dua dimensi atau bidang datar. Dalam prosesnya, proyeksi peta menyebabkan distorsi pada aspek-aspek geometri permukaan bumi yaitu distorsi jarak, distorsi arah, distorsi bentuk, dan distorsi skala. Untuk memperoleh peta yang ideal diperlukan:

luas, jarak, arah dan bentuk yang benar
membagi daerah yang dipetakan menjadi daerah yang lebih sempit
menggunakan bidang datar atau bidang yang didatarkan

Proses memproyeksikan peta dibutuhkan model proyeksi, setiap model memiliki kelebihan dan kekurangan masing-masing. Apabila satu jenis distorsi diminimalkan maka jenis distorsi lain pasti akan membesar. Distorsi pada proyeksi peta memiliki 4 sifat yaitu:

1. Konform

Konform adalah bentuk yang digambarkan pada proyeksi peta harus sesuai dengan aslinya dan mempertahankan kemiripan dengan bentuk aslinya yang tampak pada bumi.

2. Ekuivalen

Ekuivalen adalah luas yang tergambar pada peta harus sesuai dengan luas yang sama di gambaran aslinya.

3. Ekuidistan

Ekuidistan adalah peta yang digambarkan pada proyeksi peta jaraknya harus sama pada jarak sebenarnya sesudah dikalikan dengan skala yang tercantum pada proyeksi peta.

4. Azimuthal

Azimuthal adalah peta yang digambarkan pada proyeksi peta dengan ketentuan arahnya sama dengan yang sebenarnya.

Berdasarkan Bidang Proyeksi

Berdasarkan bidang proyeksinya, proyeksi peta dibagi menjadi 3 yaitu planar, kerucut dan silinder.

Macam Proyeksi Peta

1. Planar

Proyeksi ini sering juga disebut sebagai proyeksi zenithal atau azimuthal. Proyeksi planar merupakan sebuah proyeksi peta yang memakai sebuah bidang datar untuk digunakan sebagai proyeksinya. Pada proyeksi ini membahas mengenai bola bumi yang mana hanya berpusat pada satu titik. Umumnya digunakan untuk menggambarkan lintang kutub atau daerah yang cakupannya kecil. Proyeksi ini cocok untuk pencitraan daerah kutub. Pada proyeksi ini dapat dibagi kembali menjadi 3 jenis berdasarkan sumber cahaya proyeksi yaitu:

A. Proyeksi Orthografik

Proyeksi orthografik memproyeksikan bumi pada bidang datar dengan sumber titik proyeksi yang tak terhingga.
Seluruh titik proyeksi tersebut kemudian ditarik garis orthogonal kedalam bidang datar.
.

B. Proyeksi Stereografik

Proyeksi stereografik memproyeksikan bumi pada bidang datar dengan satu titik sumber proyeksi.
Satu sumber dari titik proyeksi tersebut kemudian dipancarkan ke segala arah.
.
.

C. Proyeksi Gnomonik

Proyeksi gnomonik memproyeksikan bumi pada bidang datar dengan satu titik sumber proyeksi yang terletak pada pusat bumi. Satu sumber titik proyeksi tersebut kemudian dipancarkan ke segala arah dari pusat bumi ke permukaan bumi.

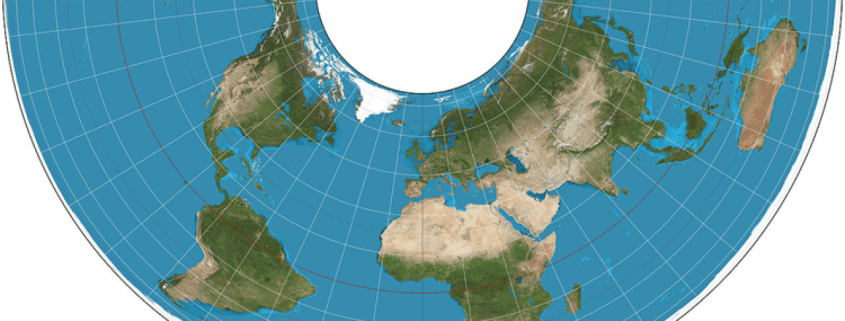

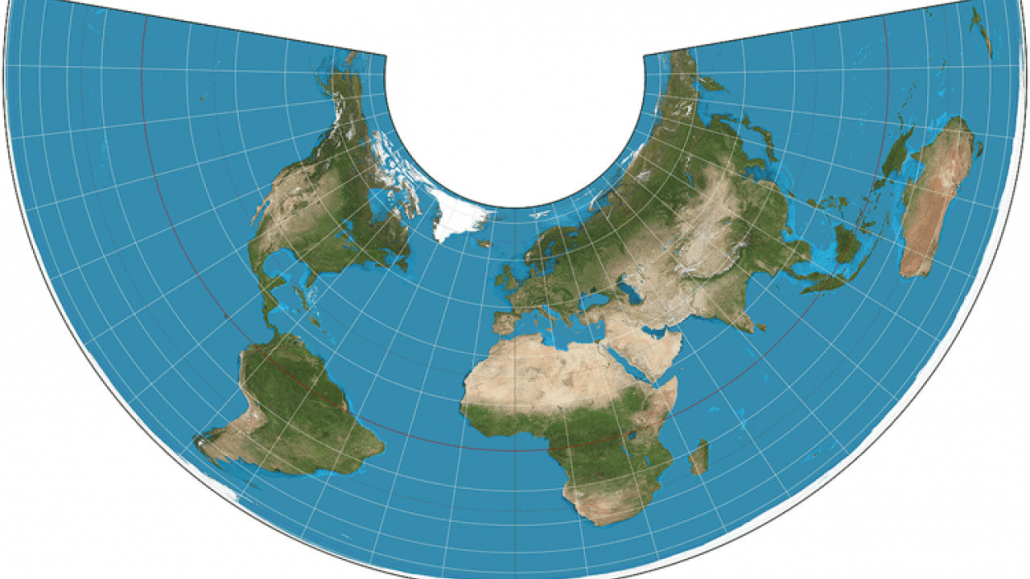

2. Kerucut

Proyeksi peta kerucut adalah proyeksi peta menggunakan bentuk kerucut sebagai bidang proyeksi. Proyeksi peta ini digunakan untuk memetakan belahan bumi lintang tengah seperti benua Eropa. Proyeksi peta kerucut tidak dapat digunakan untuk menggambarkan daerah kutub dan juga daerah khatulistiwa.

3. Silinder

Proyeksi peta silinder adalah proyeksi peta menggunakan bentuk silinder sebagai bidang proyeksi. Proyeksi peta ini digunakan untuk memetakan belahan bumi daerah khatulistiwa. Proyeksi peta silinder tidak dapat digunakan untuk memetakan belahan bumi bagian kutub.

Berdasarkan Kedudukan Sumbu Simetri

Berdasarkan kedudukan sumbu simetri, proyeksi peta dibagi menjadi 3, yaitu proyeksi normal, miring, dan transversal.

1. Proyeksi Normal

Garis karakteristik bidang proyeksi berimpitan dengan sumbu bola bumi.

2. Proyeksi Miring

Garis karakteristik bidang proyeksinya membentuk sudut lancip dengan sumbu bola bumi.

3. Proyeksi Transversal

Garis karakteristik bidang proyeksi berpotongan tegak lurus dengan sumbu bola bumi.

Dari penjelasan diatas, maka dalam pembuatan peta harus dipilih model proyeksi peta yang sesuai dengan kebutuhannya agar meminimalkan distorsi fitur-fitur yang dianggap penting. Jenis proyeksi peta dapat diketahui berdasarkan bidang proyeksi dan kedudukan sumbu simetrinya. Proyeksi peta berdasarkan bidang proyeksinya dibagi menjadi 3, yaitu planar, kerucut, dan silinder. Proyeksi peta berdasarkan kedudukan sumbu simetrinya dibagi menjadi 3, yaitu proyeksi normal, proyeksi miring, dan proyeksi transversal.

SUMBER:

Geography, G. (2020, Maret 5). GIS Geography. Dipetik Juli 9, 2020, dari https://gisgeography.com/: https://gisgeography.com/azimuthal-projection-orthographic-stereographic-gnomonic/#:~:text=At%20the%20opposite%20end%20where,it%20preserves%20shapes%20(conformal).

Yuwono, B. D. (2019). Materi Kuliah Proyeksi Peta. Semarang: Universitas Diponegoro.
