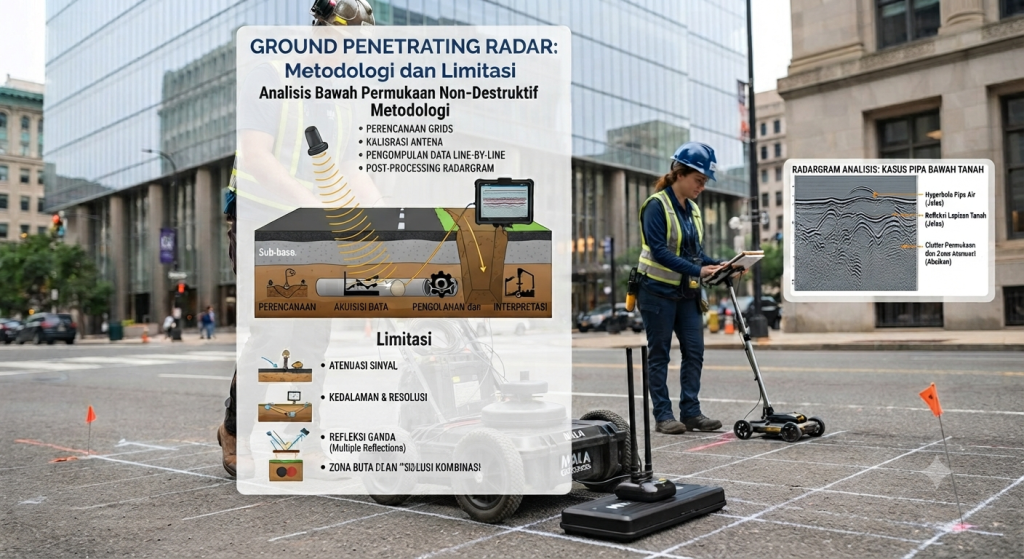

Metodologi dan Limitasi Ground Penetrating Radar (GPR)
Oleh: Rangga Sulaiman, S.T., Mohamad Arszandi Pratama, S.T., M.Sc. Ground Penetrating Radar (GPR) merupakan salah satu metode investigasi bawah permukaan yangmampu memberikan informasi secara cepat dan non-destruktif. Namun, kualitas informasi yangdiperoleh tidak hanya bergantung pada teknologi yang digunakan, melainkan juga padametodologi survei yang diterapkan serta kondisi lapangan. Perencanaan yang baik, pelaksanaansurvei yang tepat, dan interpretasi data yang benar merupakan faktor penting untuk menghasilkandata yang akurat dan dapat dipertanggungjawabkan. Selain itu, penting untuk dipahami bahwa GPR bukanlah metode yang dapat digunakan padasemua kondisi secara sempurna. Setiap metode investigasi memiliki kelebihan danketerbatasannya masing-masing. Oleh karena itu, pemahaman mengenai metodologi pelaksanaansurvei serta limitasi GPR menjadi bagian penting dalam menentukan keberhasilan suatu investigasibawah permukaan. Tahapan Pelaksanaan Survei GPR Pelaksanaan survei Ground Penetrating Radar umumnya dilakukan melalui beberapa tahapan yangsaling berkaitan. Tahap pertama adalah memahami tujuan investigasi. Informasi mengenai jenis objek yang akandicari, perkiraan kedalaman target, kondisi lokasi, serta kebutuhan pengguna menjadi dasar dalammenentukan metode survei yang akan digunakan.Pada tahap ini juga dilakukan penentuan: Perencanaan yang baik akan meningkatkan efisiensi pelaksanaan survei sekaligus menghasilkankualitas data yang lebih optimal. 2. Akuisisi Data Lapangan Tahap berikutnya adalah pengambilan data di lapangan. Operator menggerakkan antena GPRmengikuti lintasan yang telah direncanakan sebelumnya sambil sistem secara otomatis merekamrespons gelombang elektromagnetik dari bawah permukaan. Selama proses akuisisi, beberapa aspek yang perlu diperhatikan meliputi: Konsistensi pelaksanaan survei sangat memengaruhi kualitas data yang diperoleh. 3. Pengolahan Data Data hasil survei masih berupa data mentah (raw data) sehingga memerlukan proses pengolahansebelum dapat diinterpretasikan. Pengolahan data umumnya meliputi: Tujuan utama pengolahan data adalah meningkatkan kualitas sinyal sehingga objek bawahpermukaan dapat dikenali dengan lebih jelas. 4. Interpretasi Data Tahap interpretasi merupakan proses menganalisis radar gram untuk mengidentifikasi objekmaupun perubahan lapisan bawah permukaan. Interpretasi dilakukan dengan mempertimbangkan: Pada beberapa proyek, hasil interpretasi GPR dikombinasikan dengan data pengeboran, utilitaseksisting, maupun metode geofisika lainnya untuk meningkatkan tingkat kepercayaan hasilinvestigasi. Faktor yang Mempengaruhi Kualitas Data Kualitas hasil survei GPR dipengaruhi oleh berbagai faktor, baik yang berasal dari kondisilapangan maupun konfigurasi peralatan. Beberapa faktor utama meliputi: Semakin baik pengendalian terhadap faktor-faktor tersebut, semakin tinggi pula kualitas informasiyang dapat diperoleh. Limitasi Ground Penetrating Radar Meskipun memiliki banyak keunggulan, Ground Penetrating Radar tetap memiliki beberapaketerbatasan yang perlu dipahami sebelum digunakan sebagai metode investigasi. Kedalaman penetrasi GPR dipengaruhi oleh jenis material yang disurvei. Pada tanah yangmemiliki konduktivitas listrik tinggi, gelombang elektromagnetik akan mengalami pelemahansehingga kemampuan penetrasinya berkurang. 2. Sensitif terhadap Kandungan Air Tanah dengan kadar air tinggi umumnya menyebabkan penyerapan energi gelombang yang lebihbesar. Kondisi ini dapat mengurangi kualitas sinyal dan menyulitkan identifikasi objek padakedalaman tertentu. 3. Tidak Semua Material Memberikan Pantulan yang Jelas Beberapa material memiliki sifat kelistrikan yang hampir sama dengan material di sekitarnyasehingga menghasilkan kontras pantulan yang rendah. Akibatnya, objek tersebut menjadi lebihsulit dikenali. 4. Interpretasi Memerlukan Keahlian Radargram bukan merupakan foto kondisi bawah tanah. Data yang diperoleh harus dianalisis olehtenaga ahli yang memahami karakteristik gelombang elektromagnetik serta memiliki pengalamandalam interpretasi data GPR. 5. Tidak Selalu Menjadi Solusi Tunggal Pada kondisi tertentu, penggunaan GPR saja belum cukup untuk menjawab seluruh kebutuhaninvestigasi. Oleh karena itu, GPR sering dikombinasikan dengan metode lain seperti pengeboran(borehole), Cone Penetration Test (CPT), Electrical Resistivity Tomography (ERT), maupunsurvei utilitas lainnya untuk memperoleh hasil yang lebih komprehensif. Praktik Terbaik dalam Survei GPR Untuk memperoleh hasil investigasi yang optimal, beberapa praktik terbaik yang perludiperhatikan antara lain: Penerapan praktik-praktik tersebut akan meningkatkan kualitas data sekaligus memperkuat tingkatkepercayaan terhadap hasil investigasi. Daftar Pustaka Annan, A. P. (2009). Electromagnetic Principles of Ground Penetrating Radar. Dalam H. M. Jol(Ed.), Ground Penetrating Radar: Theory and Applications (hlm. 3–40). Elsevier.Daniels, D. J. (2004). Ground Penetrating Radar (2nd ed.). The Institution of Engineering andTechnology (IET).Jol, H. M. (Ed.). (2009). Ground Penetrating Radar: Theory and Applications. Elsevier.Neal, A. (2004). Ground-penetrating radar and its use in sedimentology: Principles, problems andprogress. Earth-Science Reviews, 66(3–4), 261–330.Conyers, L. B., & Goodman, D. (1997). Ground-Penetrating Radar: An Introduction forArchaeologists. AltaMira Press.Conyers, L. B. (2013). Ground-Penetrating Radar for Archaeology (3rd ed.). AltaMira Press.Utsi, E. C. (2017). Ground Penetrating Radar: Theory and Practice (2nd ed.). ButterworthHeinemann.Sensors & Software Inc. (2017). Ground Penetrating Radar: A Practical Guide. Sensors &Software Inc.Benedetto, A., & Pajewski, L. (Eds.). (2015). Civil Engineering Applications of GroundPenetrating Radar. Springer.Daniels, D. J. (2005). Ground Penetrating Radar: A Guide for Equipment Selection. EuropeanAssociation of Geoscientists & Engineers (EAGE).

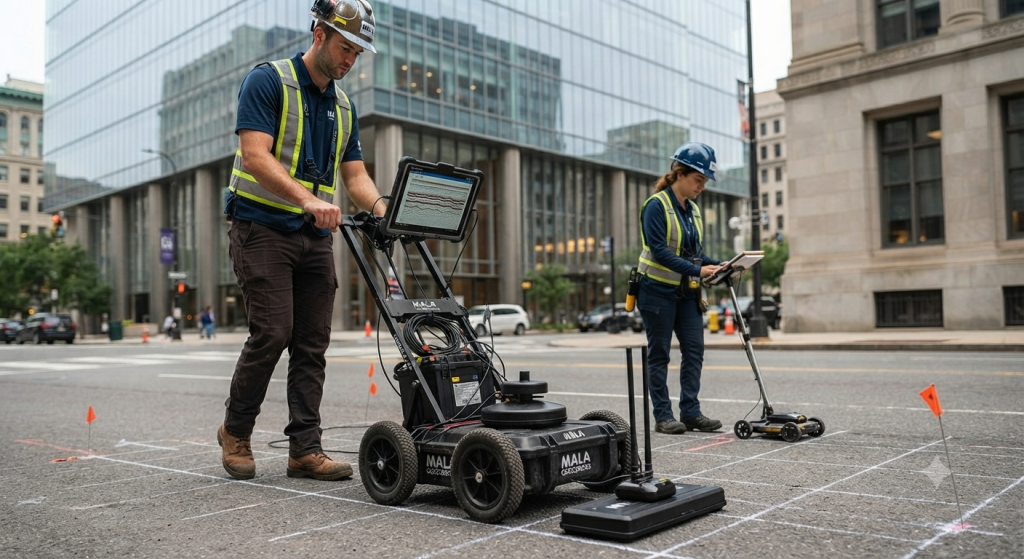

Penggunaan Ground Penetrating Radar (GPR)
Oleh: Rangga Sulaiman, S.T., Mohamad Arszandi Pratama, S.T., M.Sc. Ground Penetrating Radar (GPR) telah menjadi salah satu teknologi investigasi bawah permukaan yang banyak dimanfaatkan dalam berbagai sektor pembangunan. Kemampuannya untuk mendeteksi objek maupun perubahan lapisan bawah permukaan tanpa perlu melakukan penggalian menjadikan GPR sebagai solusi yang efisien, cepat, dan minim gangguan terhadap lingkungan sekitar. Seiring meningkatnya kompleksitas pembangunan infrastruktur, kebutuhan akan informasi bawah permukaan yang akurat juga semakin penting. Berbagai utilitas seperti pipa air, saluran gas, kabel listrik, maupun jaringan telekomunikasi umumnya berada di bawah permukaan tanah dan sering kali tidak terdokumentasi secara lengkap. Kondisi tersebut meningkatkan risiko kerusakan saat pekerjaan konstruksi dilakukan. Dalam situasi seperti ini, Ground Penetrating Radar berperan sebagai metode investigasi awal yang membantu mengurangi risiko sekaligus meningkatkan efisiensi pelaksanaan proyek. Berikut merupakan beberapa bidang yang paling umum memanfaatkan teknologi Ground Penetrating Radar. Salah satu aplikasi GPR yang paling banyak digunakan adalah mendeteksi utilitas bawah tanah (Underground Utility Detection). Berbagai jaringan utilitas seperti pipa air bersih, saluran air limbah, pipa gas, kabel listrik, hingga kabel telekomunikasi dapat dipetakan sebelum dilakukan pekerjaan penggalian. Informasi tersebut sangat penting untuk: Pada proyek pembangunan gedung, jalan, maupun kawasan industri, survei GPR sering dilakukan sebagai bagian dari investigasi awal sebelum pekerjaan konstruksi dimulai. 2. Evaluasi Perkerasan Jalan Ground Penetrating Radar juga banyak dimanfaatkan untuk mengevaluasi kondisi perkerasan jalan tanpa perlu melakukan pembongkaran. Melalui survei GPR, beberapa informasi yang dapat diperoleh antara lain: Data tersebut membantu instansi maupun kontraktor dalam menentukan prioritas pemeliharaan jalan sehingga perbaikan dapat dilakukan secara lebih efektif. 3. Investigasi Geoteknik Pada bidang geoteknik, GPR digunakan sebagai metode pendukung untuk memahami kondisi bawah permukaan sebelum pekerjaan konstruksi dilakukan. Beberapa informasi yang dapat diidentifikasi meliputi: Informasi tersebut dapat melengkapi hasil investigasi dari metode lain, seperti pengeboran (borehole) atau Cone Penetration Test (CPT), sehingga gambaran kondisi bawah permukaan menjadi lebih komprehensif. 4. Inspeksi Struktur Beton Selain digunakan pada tanah, GPR juga banyak dimanfaatkan untuk inspeksi struktur beton. Pada pekerjaan inspeksi bangunan maupun infrastruktur, GPR dapat membantu mengidentifikasi: Karena tidak merusak struktur yang diperiksa, metode ini menjadi salah satu pilihan utama dalam proses evaluasi kondisi bangunan eksisting. 5. Bidang Arkeologi Dalam dunia arkeologi, Ground Penetrating Radar memungkinkan para peneliti melakukan eksplorasi situs bersejarah tanpa melakukan penggalian secara langsung. GPR dapat membantu mengidentifikasi indikasi keberadaan: Hasil survei digunakan sebagai dasar dalam menentukan lokasi ekskavasi sehingga proses penelitian menjadi lebih efisien dan meminimalkan kerusakan terhadap situs budaya. 6. Investigasi Lingkungan Ground Penetrating Radar juga dimanfaatkan dalam berbagai kegiatan investigasi lingkungan. Beberapa contoh penerapannya meliputi: Informasi yang diperoleh dapat menjadi bagian dari kajian lingkungan sebelum dilakukan pengembangan kawasan atau kegiatan remediasi. 7. Bidang Pertambangan dan Geologi Pada sektor pertambangan dan geologi, Ground Penetrating Radar digunakan sebagai metode pendukung untuk memahami kondisi bawah permukaan pada skala dangkal. Aplikasi GPR pada bidang ini antara lain: Dalam praktiknya, hasil survei GPR sering dikombinasikan dengan metode geofisika lainnya agar interpretasi kondisi bawah permukaan menjadi lebih akurat. Mengapa GPR Banyak Dipilih? Ground Penetrating Radar menjadi salah satu metode investigasi yang banyak digunakan karena menawarkan berbagai keunggulan, di antaranya: Dengan berbagai keunggulan tersebut, GPR mampu meningkatkan efisiensi proses investigasi sekaligus membantu mengurangi risiko pada tahap konstruksi maupun pemeliharaan infrastruktur. Penutup Perkembangan teknologi Ground Penetrating Radar telah membuka berbagai peluang dalam memperoleh informasi bawah permukaan secara cepat dan non-destruktif. Beragam sektor, mulai dari konstruksi, transportasi, geoteknik, inspeksi bangunan, arkeologi, hingga lingkungan, telah memanfaatkan GPR sebagai bagian dari proses investigasi dan pengambilan keputusan. Daftar Pustaka Annan, A. P. (2009). Electromagnetic Principles of Ground Penetrating Radar. Dalam H. M. Jol (Ed.), Ground Penetrating Radar: Theory and Applications (hlm. 3–40). Elsevier. Daniels, D. J. (2004). Ground Penetrating Radar (2nd ed.). The Institution of Engineering and Technology (IET). Jol, H. M. (Ed.). (2009). Ground Penetrating Radar: Theory and Applications. Elsevier. Neal, A. (2004). Ground-penetrating radar and its use in sedimentology: Principles, problems and progress. Earth-Science Reviews, 66(3–4), 261–330. Utsi, E. C. (2017). Ground Penetrating Radar: Theory and Practice (2nd ed.). ButterworthHeinemann. Conyers, L. B. (2013). Ground-Penetrating Radar for Archaeology (3rd ed.). AltaMira Press.Al-Qadi, I. L., Lahouar, S., Leng, Z., & Loulizi, A. (2010). Ground Penetrating Radar for Condition Assessment of Pavements. Transportation Research Board.

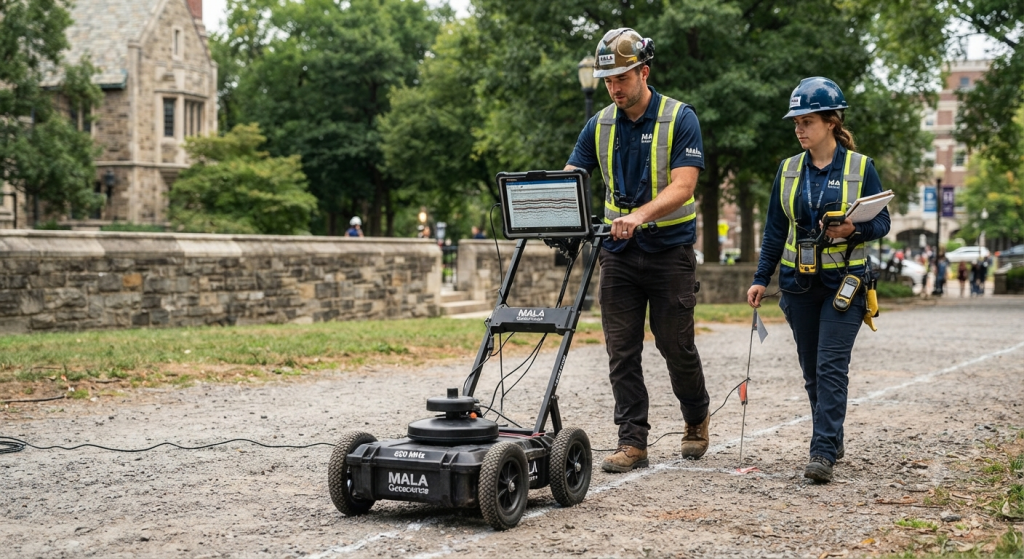

Ground Penetrating Radar (GPR)
Oleh: Rangga Sulaiman, S.T., Mohamad Arszandi Pratama, S.T., M.Sc. Ground Penetrating Radar (GPR) merupakan salah satu teknologi survei geofisika yang digunakan untuk memperoleh informasi mengenai kondisi bawah permukaan tanah tanpa perlu melakukan penggalian. Teknologi ini memanfaatkan gelombang elektromagnetik berfrekuensi tinggi untuk mendeteksi perbedaan karakteristik material di bawah permukaan, sehingga berbagai objek maupun lapisan tanah dapat diidentifikasi secara non-destruktif. Seiring berkembangnya kebutuhan pembangunan infrastruktur, pengelolaan utilitas bawah tanah, hingga investigasi kondisi geologi, penggunaan GPR semakin banyak diterapkan karena mampu memberikan informasi bawah permukaan secara cepat, efisien, dan minim gangguan terhadap lingkungan sekitar. Dibandingkan metode investigasi konvensional yang memerlukan pengeboran atau penggalian, GPR memungkinkan proses survei dilakukan tanpa merusak permukaan sehingga dapat menghemat waktu, biaya, dan risiko pekerjaan. Saat ini, Ground Penetrating Radar telah dimanfaatkan pada berbagai bidang, mulai dari konstruksi, transportasi, geoteknik, pertambangan, arkeologi, hingga pengelolaan aset infrastruktur. Kemampuannya dalam memberikan gambaran kondisi bawah permukaan menjadikan GPR sebagai salah satu teknologi investigasi yang semakin penting dalam mendukung proses perencanaan maupun pelaksanaan proyek. Sejarah Singkat Ground Penetrating Radar Konsep dasar Ground Penetrating Radar berawal dari perkembangan teknologi radar pada awal abad ke-20. Pada masa tersebut, radar dikembangkan untuk mendeteksi objek di udara maupun di laut menggunakan gelombang elektromagnetik. Seiring kemajuan teknologi, para peneliti mulai mengembangkan prinsip yang sama untuk mengamati kondisi di bawah permukaan tanah. Perkembangan signifikan terjadi pada tahun 1970-an hingga 1980-an ketika perangkat elektronik menjadi lebih ringkas dan kemampuan komputasi meningkat. Hal tersebut memungkinkan sistem GPR digunakan secara lebih praktis di lapangan serta menghasilkan data dengan kualitas yang semakin baik. Saat ini, perkembangan teknologi sensor, sistem navigasi, serta perangkat lunak pengolahan data telah menjadikan GPR sebagai salah satu metode investigasi bawah permukaan yang digunakan secara luas di berbagai negara. Selain mampu menghasilkan data dengan resolusi tinggi, proses surveinya juga relatif cepat sehingga sangat mendukung kebutuhan proyek modern. Apa Itu Ground Penetrating Radar? Ground Penetrating Radar merupakan metode investigasi bawah permukaan yang bekerja dengan memanfaatkan gelombang elektromagnetik untuk mendeteksi perubahan sifat material di dalam tanah maupun struktur lainnya. Ketika gelombang elektromagnetik dipancarkan ke dalam tanah, gelombang tersebut akan merambat hingga bertemu dengan material yang memiliki karakteristik berbeda. Sebagian energi gelombang akan dipantulkan kembali menuju permukaan dan diterima oleh antena penerima. Selanjutnya, data pantulan tersebut direkam dan diolah menjadi penampang bawah permukaan yang dikenal sebagai radargram. Penting untuk dipahami bahwa hasil survei GPR bukan berupa foto kondisi bawah tanah, melainkan representasi dari respons gelombang elektromagnetik terhadap material yang dilaluinya. Oleh karena itu, interpretasi data memerlukan pemahaman mengenai karakteristik gelombang serta pengalaman dalam membaca hasil survei. Prinsip Dasar Cara Kerja GPR Secara umum, proses kerja Ground Penetrating Radar terdiri dari beberapa tahapan berikut: 1. Antena GPR memancarkan gelombang elektromagnetik ke dalam tanah. 2. Gelombang merambat melalui berbagai lapisan bawah permukaan. 3. Ketika gelombang bertemu material yang memiliki sifat kelistrikan berbeda, sebagian energi dipantulkan kembali. 4. Antena penerima menangkap gelombang pantul tersebut. 5. Sistem merekam waktu tempuh dan kekuatan pantulan. 6. Data kemudian diproses menggunakan perangkat lunak sehingga menghasilkan citra penampang bawah permukaan (radargram). Sebagai ilustrasi sederhana, prinsip kerja GPR dapat dianalogikan seperti gema suara di dalam sebuah ruangan. Ketika seseorang berteriak, suara akan dipantulkan kembali oleh dinding atau benda di sekitarnya. Dari pantulan tersebut, seseorang dapat memperkirakan keberadaan maupun jarak suatu objek. Pada GPR, prinsip yang digunakan serupa, namun media yang digunakan bukan suara melainkan gelombang elektromagnetik. Komponen Utama Sistem GPR Antena (Antenna). Antena merupakan komponen utama yang berfungsi memancarkan sekaligus menerima gelombang elektromagnetik. Frekuensi antena yang digunakan akan menentukan kemampuan penetrasi dan tingkat resolusi hasil survei. Control Unit. Control unit berfungsi mengendalikan seluruh proses akuisisi data, mulai dari pengaturan parameter survei hingga penyimpanan data hasil pengukuran. Sistem Penentuan Posisi Pada banyak survei modern, GPR telah terintegrasi dengan GPS, GNSS, atau encoder sehingga setiap data yang direkam memiliki informasi posisi yang akurat. Perangkat Lunak Pengolahan Data Setelah survei selesai, data diproses menggunakan perangkat lunak khusus untuk menghilangkan gangguan (noise), meningkatkan kualitas sinyal, serta menghasilkan penampang bawah permukaan yang siap dianalisis. Faktor yang Mempengaruhi Hasil Survei Keberhasilan survei menggunakan Ground Penetrating Radar dipengaruhi oleh berbagai faktor. Beberapa di antaranya adalah: – Jenis material atau tanah yang disurvei. – Kandungan air dalam tanah. – Frekuensi antena yang digunakan. – Kedalaman objek yang menjadi target. – Ukuran dan bentuk objek bawah permukaan. – Kondisi permukaan lokasi survei. – Gangguan elektromagnetik dari lingkungan sekitar. Pemahaman terhadap faktor-faktor tersebut sangat penting agar metode survei dan konfigurasi peralatan dapat disesuaikan dengan kondisi lapangan. Keunggulan Ground Penetrating Radar Ground Penetrating Radar memiliki berbagai keunggulan yang menjadikannya salah satu metode investigasi bawah permukaan yang banyak digunakan pada berbagai proyek. Beberapa keunggulan tersebut antara lain: – Tidak memerlukan penggalian sehingga tidak merusak permukaan (non-destructive). – Proses survei relatif cepat dibandingkan metode investigasi konvensional. – Mampu memberikan informasi bawah permukaan secara langsung di lapangan. – Dapat digunakan pada berbagai jenis material, seperti tanah, beton, aspal, maupun batuan tertentu. – Membantu mengurangi risiko kerusakan utilitas bawah tanah saat pekerjaan konstruksi. – Mendukung efisiensi biaya dan waktu pada tahap investigasi awal proyek. – Aman digunakan karena tidak memanfaatkan radiasi pengion. Dengan berbagai keunggulan tersebut, GPR menjadi salah satu solusi yang efektif untuk memperoleh informasi awal mengenai kondisi bawah permukaan sebelum dilakukan pekerjaan konstruksi maupun investigasi lanjutan. Penutup Ground Penetrating Radar merupakan teknologi investigasi bawah permukaan yang menggabungkan kecepatan, efisiensi, dan prinsip non-destruktif dalam memperoleh informasi mengenai kondisi di bawah permukaan tanah. Kemampuannya mendeteksi berbagai objek maupun perubahan lapisan tanah tanpa memerlukan penggalian menjadikan GPR sebagai salah satu metode yang banyak dimanfaatkan pada berbagai sektor pembangunan. Meskipun demikian, hasil survei GPR tetap dipengaruhi oleh karakteristik material, kondisi lapangan, serta konfigurasi peralatan yang digunakan. Oleh karena itu, pelaksanaan survei yang baik, didukung oleh tenaga ahli dan interpretasi data yang tepat, menjadi faktor penting dalam menghasilkan informasi yang akurat dan dapat dipertanggungjawabkan. Daftar Pustaka Annan, A. P. (2009). Electromagnetic Principles of Ground Penetrating Radar. Dalam H. M. Jol (Ed.), Ground Penetrating Radar: Theory and Applications (hlm. 3–40). Elsevier. Daniels, D. J. (2004). Ground Penetrating Radar (2nd ed.). The Institution of Engineering and Technology (IET). Jol, H. M. (Ed.). (2009). Ground Penetrating Radar: Theory and Applications. Elsevier. Neal,
