Oleh: Rangga Sulaiman, S.T., Mohamad Arszandi Pratama, S.T., M.Sc.

Ground Penetrating Radar (GPR) telah menjadi salah satu teknologi investigasi bawah permukaan yang banyak dimanfaatkan dalam berbagai sektor pembangunan. Kemampuannya untuk mendeteksi objek maupun perubahan lapisan bawah permukaan tanpa perlu melakukan penggalian menjadikan GPR sebagai solusi yang efisien, cepat, dan minim gangguan terhadap lingkungan sekitar.

Seiring meningkatnya kompleksitas pembangunan infrastruktur, kebutuhan akan informasi bawah permukaan yang akurat juga semakin penting. Berbagai utilitas seperti pipa air, saluran gas, kabel listrik, maupun jaringan telekomunikasi umumnya berada di bawah permukaan tanah dan sering kali tidak terdokumentasi secara lengkap. Kondisi tersebut meningkatkan risiko kerusakan saat pekerjaan konstruksi dilakukan. Dalam situasi seperti ini, Ground Penetrating Radar berperan sebagai metode investigasi awal yang membantu mengurangi risiko sekaligus meningkatkan efisiensi pelaksanaan proyek.

Berikut merupakan beberapa bidang yang paling umum memanfaatkan teknologi Ground Penetrating Radar.

1. Deteksi Utilitas Bawah Tanah

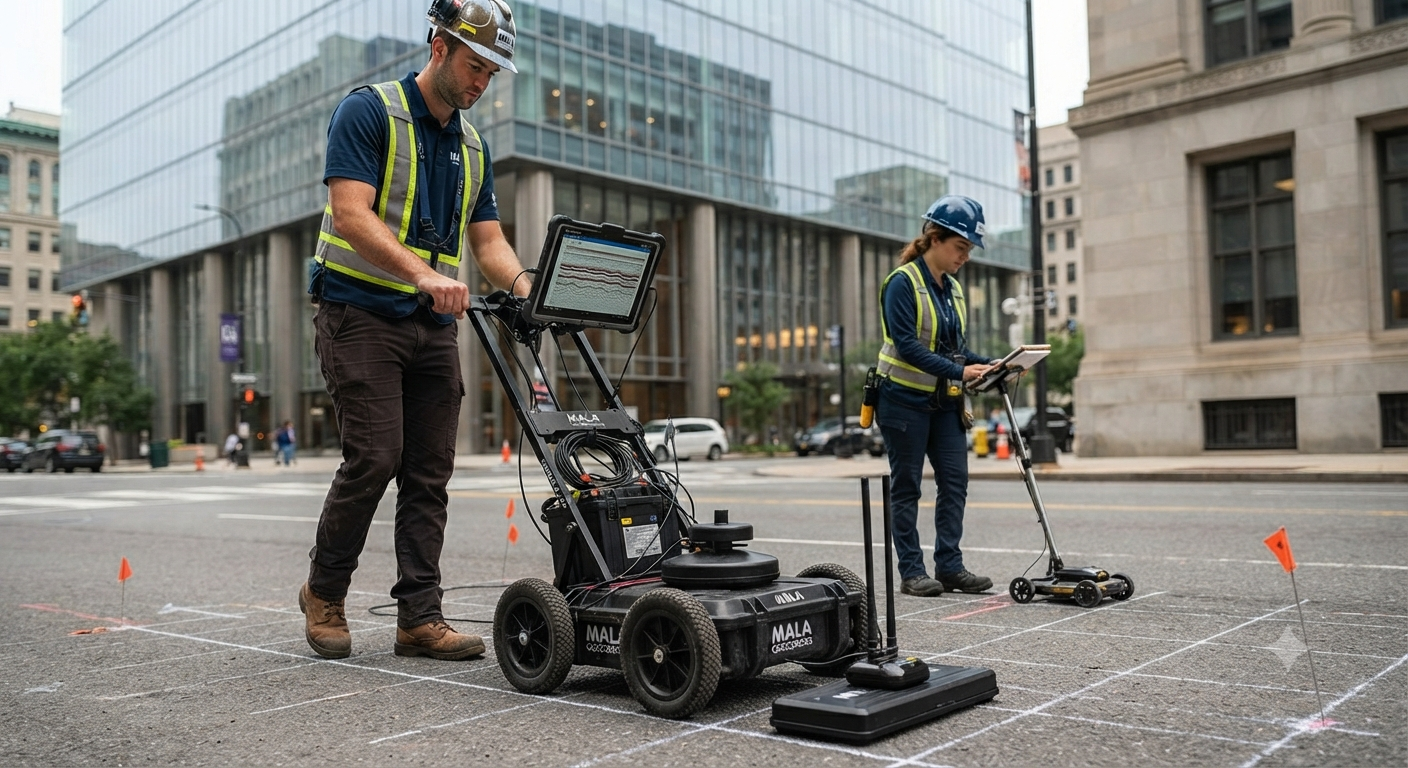

Salah satu aplikasi GPR yang paling banyak digunakan adalah mendeteksi utilitas bawah tanah (Underground Utility Detection). Berbagai jaringan utilitas seperti pipa air bersih, saluran air limbah, pipa gas, kabel listrik, hingga kabel telekomunikasi dapat dipetakan sebelum dilakukan pekerjaan penggalian. Informasi tersebut sangat penting untuk:

• Mengurangi risiko kerusakan utilitas eksisting.
• Meningkatkan keselamatan pekerja di lapangan.
• Membantu perencanaan jalur galian.
• Mengurangi biaya akibat kerusakan utilitas.

Pada proyek pembangunan gedung, jalan, maupun kawasan industri, survei GPR sering dilakukan sebagai bagian dari investigasi awal sebelum pekerjaan konstruksi dimulai.

2. Evaluasi Perkerasan Jalan

Ground Penetrating Radar juga banyak dimanfaatkan untuk mengevaluasi kondisi perkerasan jalan tanpa perlu melakukan pembongkaran. Melalui survei GPR, beberapa informasi yang dapat diperoleh antara lain:

• Ketebalan lapisan aspal.
• Ketebalan lapisan pondasi jalan.
• Kondisi lapisan perkerasan.
• Indikasi rongga (void) di bawah perkerasan.
• Area yang mengalami penurunan kualitas struktur.

Data tersebut membantu instansi maupun kontraktor dalam menentukan prioritas pemeliharaan jalan sehingga perbaikan dapat dilakukan secara lebih efektif.

3. Investigasi Geoteknik

Pada bidang geoteknik, GPR digunakan sebagai metode pendukung untuk memahami kondisi bawah permukaan sebelum pekerjaan konstruksi dilakukan. Beberapa informasi yang dapat diidentifikasi meliputi:

• Perubahan lapisan tanah.
• Kedalaman batuan dasar (bedrock) pada kondisi tertentu.
• Indikasi rongga bawah tanah.
• Zona yang mengalami gangguan atau perubahan material.

Informasi tersebut dapat melengkapi hasil investigasi dari metode lain, seperti pengeboran (borehole) atau Cone Penetration Test (CPT), sehingga gambaran kondisi bawah permukaan menjadi lebih komprehensif.

4. Inspeksi Struktur Beton

Selain digunakan pada tanah, GPR juga banyak dimanfaatkan untuk inspeksi struktur beton. Pada pekerjaan inspeksi bangunan maupun infrastruktur, GPR dapat membantu mengidentifikasi:

• Posisi tulangan baja (reinforcement).
• Ketebalan pelat beton.
• Saluran atau pipa yang tertanam dalam beton.
• Rongga atau delaminasi pada struktur.
• Kondisi elemen struktur tanpa perlu pembongkaran.

Karena tidak merusak struktur yang diperiksa, metode ini menjadi salah satu pilihan utama dalam proses evaluasi kondisi bangunan eksisting.

5. Bidang Arkeologi

Dalam dunia arkeologi, Ground Penetrating Radar memungkinkan para peneliti melakukan eksplorasi situs bersejarah tanpa melakukan penggalian secara langsung. GPR dapat membantu mengidentifikasi indikasi keberadaan:

• Fondasi bangunan kuno.
• Jalan atau struktur bersejarah.
• Makam atau ruang bawah tanah.
• Artefak yang masih tertimbun.

Hasil survei digunakan sebagai dasar dalam menentukan lokasi ekskavasi sehingga proses penelitian menjadi lebih efisien dan meminimalkan kerusakan terhadap situs budaya.

6. Investigasi Lingkungan

Ground Penetrating Radar juga dimanfaatkan dalam berbagai kegiatan investigasi lingkungan. Beberapa contoh penerapannya meliputi:

• Identifikasi lokasi tangki bawah tanah.
• Deteksi area bekas timbunan.
• Investigasi kondisi landfill.
• Pemetaan perubahan lapisan tanah.
• Pendukung studi hidrogeologi pada kondisi tertentu.

Informasi yang diperoleh dapat menjadi bagian dari kajian lingkungan sebelum dilakukan pengembangan kawasan atau kegiatan remediasi.

7. Bidang Pertambangan dan Geologi

Pada sektor pertambangan dan geologi, Ground Penetrating Radar digunakan sebagai metode pendukung untuk memahami kondisi bawah permukaan pada skala dangkal. Aplikasi GPR pada bidang ini antara lain:

• Identifikasi rekahan batuan.
• Deteksi rongga bawah tanah.
• Pemetaan lapisan sedimen.
• Investigasi kondisi terowongan.
• Evaluasi kestabilan area tertentu.

Dalam praktiknya, hasil survei GPR sering dikombinasikan dengan metode geofisika lainnya agar interpretasi kondisi bawah permukaan menjadi lebih akurat.

Mengapa GPR Banyak Dipilih?

Ground Penetrating Radar menjadi salah satu metode investigasi yang banyak digunakan karena menawarkan berbagai keunggulan, di antaranya:

• Survei dapat dilakukan tanpa penggalian.
• Waktu pelaksanaan relatif cepat.
• Gangguan terhadap aktivitas sekitar sangat minimal.
• Dapat digunakan pada berbagai jenis proyek.
• Mengurangi risiko kerusakan utilitas maupun struktur eksisting.
• Mendukung pengambilan keputusan berbasis data lapangan.

Dengan berbagai keunggulan tersebut, GPR mampu meningkatkan efisiensi proses investigasi sekaligus membantu mengurangi risiko pada tahap konstruksi maupun pemeliharaan infrastruktur.

Penutup

Perkembangan teknologi Ground Penetrating Radar telah membuka berbagai peluang dalam memperoleh informasi bawah permukaan secara cepat dan non-destruktif. Beragam sektor, mulai dari konstruksi, transportasi, geoteknik, inspeksi bangunan, arkeologi, hingga lingkungan, telah memanfaatkan GPR sebagai bagian dari proses investigasi dan pengambilan keputusan.

Daftar Pustaka

Annan, A. P. (2009). Electromagnetic Principles of Ground Penetrating Radar. Dalam H. M. Jol (Ed.), Ground Penetrating Radar: Theory and Applications (hlm. 3–40). Elsevier.
Daniels, D. J. (2004). Ground Penetrating Radar (2nd ed.). The Institution of Engineering and Technology (IET).
Jol, H. M. (Ed.). (2009). Ground Penetrating Radar: Theory and Applications. Elsevier.
Neal, A. (2004). Ground-penetrating radar and its use in sedimentology: Principles, problems and progress. Earth-Science Reviews, 66(3–4), 261–330.
Utsi, E. C. (2017). Ground Penetrating Radar: Theory and Practice (2nd ed.). ButterworthHeinemann.
Conyers, L. B. (2013). Ground-Penetrating Radar for Archaeology (3rd ed.). AltaMira Press.
Al-Qadi, I. L., Lahouar, S., Leng, Z., & Loulizi, A. (2010). Ground Penetrating Radar for Condition Assessment of Pavements. Transportation Research Board.
