Oleh: Rangga Sulaiman, S.T., Mohamad Arszandi Pratama, S.T., M.Sc.
Pendahuluan
Keandalan sistem transmisi tenaga listrik tidak hanya bergantung pada kualitas perencanaan dan konstruksi, tetapi juga pada kegiatan inspeksi dan pemeliharaan yang dilakukan secara berkala. Jaringan Saluran Udara Tegangan Tinggi (SUTT) dan Saluran Udara Tegangan Ekstra Tinggi (SUTET) membentang melintasi berbagai kondisi geografis, mulai dari kawasan perkotaan, perkebunan, hutan, pegunungan, hingga wilayah pesisir. Kondisi tersebut menjadikan proses monitoring sebagai pekerjaan yang kompleks dan membutuhkan waktu serta sumber daya yang besar.

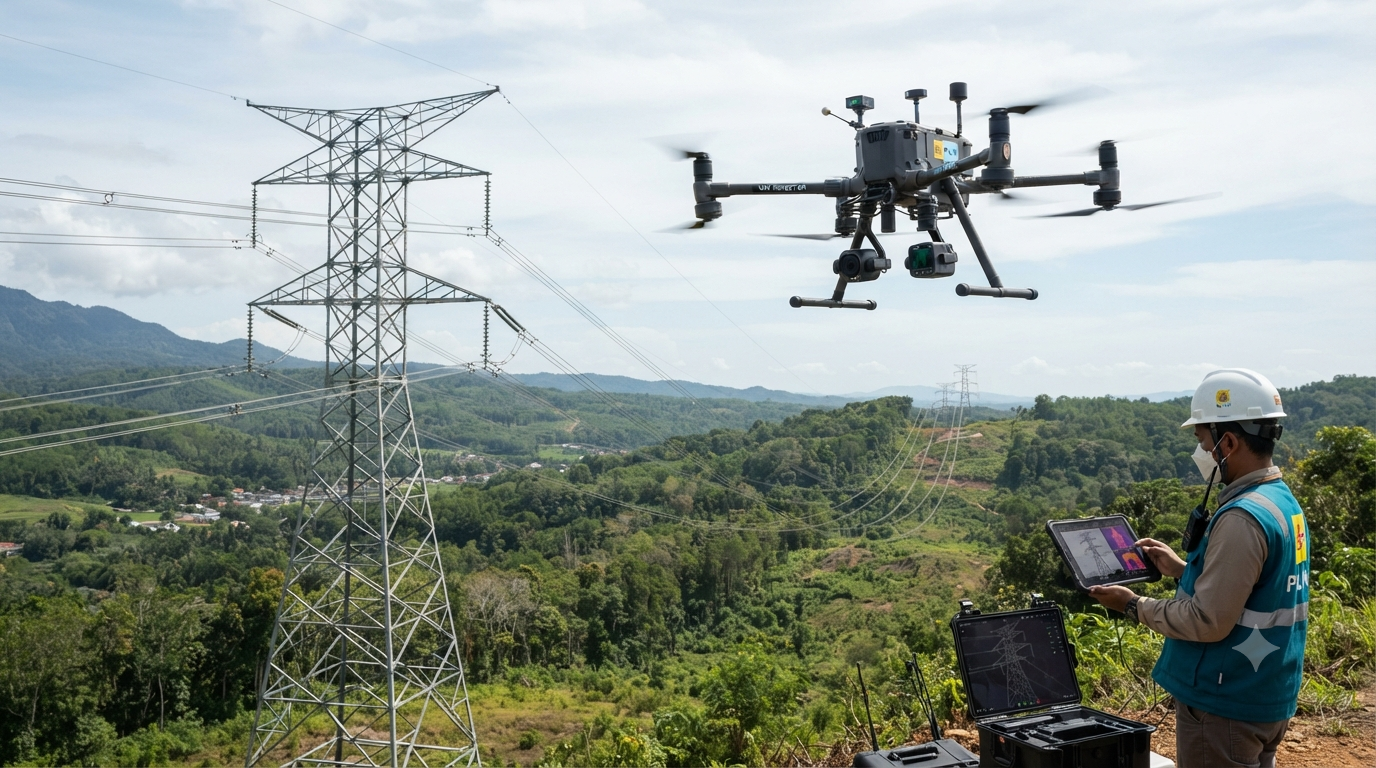

Selama bertahun-tahun, inspeksi jalur transmisi dilakukan secara manual melalui patroli darat atau menggunakan helikopter. Meskipun metode tersebut masih digunakan pada kondisi tertentu, perkembangan teknologi Unmanned Aerial Vehicle (UAV) atau drone telah menghadirkan pendekatan yang lebih cepat, aman, dan efisien. Dengan dilengkapi kamera resolusi tinggi, sensor termal, maupun teknologi Light Detection and Ranging (LiDAR), drone mampu menghasilkan data geospasial yang detail untuk mendukung kegiatan inspeksi rutin maupun evaluasi kondisi aset transmisi. Pemanfaatan teknologi ini tidak hanya meningkatkan kualitas monitoring, tetapi juga membantu perusahaan utilitas dalam mengambil keputusan berbasis data.
Pentingnya Monitoring Jalur Transmisi
Jaringan transmisi merupakan infrastruktur yang beroperasi secara terus-menerus selama puluhan tahun. Selama masa operasional tersebut, berbagai faktor eksternal dapat memengaruhi kondisi jaringan, seperti pertumbuhan vegetasi, cuaca ekstrem, pergerakan tanah, korosi, maupun aktivitas manusia di sekitar jalur transmisi.
Apabila tidak dilakukan monitoring secara berkala, gangguan kecil dapat berkembang menjadi kerusakan yang menyebabkan terganggunya penyaluran energi listrik. Oleh karena itu, kegiatan inspeksi bertujuan untuk mendeteksi potensi masalah sejak dini sehingga tindakan perbaikan dapat dilakukan sebelum terjadi kegagalan sistem.
Monitoring yang baik juga mendukung pengelolaan aset berbasis kondisi (condition-based maintenance), di mana keputusan pemeliharaan dilakukan berdasarkan hasil inspeksi aktual, bukan hanya berdasarkan interval waktu tertentu.
Perkembangan Teknologi Drone dalam Inspeksi
Kemajuan teknologi UAV telah mengubah cara inspeksi jaringan transmisi dilakukan. Drone modern mampu terbang secara otomatis mengikuti jalur yang telah direncanakan menggunakan waypoint, sehingga proses pengambilan data menjadi lebih konsisten dan efisien.
Selain sistem navigasi berbasis GNSS, drone juga dilengkapi dengan teknologi penghindar rintangan (obstacle avoidance), stabilisasi kamera, dan sistem komunikasi real-time yang memungkinkan operator memantau hasil pengambilan data secara langsung dari ground control station. Kemampuan tersebut memungkinkan inspeksi dilakukan pada area yang sulit dijangkau tanpa mengurangi keselamatan personel di lapangan.
Metode Monitoring Menggunakan Drone
Pelaksanaan monitoring jalur SUTT dan SUTET dengan drone umumnya dilakukan melalui beberapa tahapan yang saling berkaitan.
- Perencanaan Misi Terbang
Tahap awal dimulai dengan penyusunan rencana penerbangan berdasarkan peta jalur transmisi, lokasi tower, kondisi topografi, serta ruang udara di sekitar area survei. Beberapa parameter yang perlu ditentukan meliputi:
• Jalur penerbangan.
• Ketinggian terbang.
• Kecepatan terbang.
• Overlap foto.
• Jarak aman terhadap konduktor.
• Titik lepas landas dan pendaratan.
Perencanaan yang baik akan meningkatkan efisiensi pengambilan data sekaligus mengurangi risiko selama operasi penerbangan.
2. Akuisisi Data
Setelah misi penerbangan disiapkan, drone melakukan pengambilan data sesuai kebutuhan inspeksi.
Jenis data yang dapat diperoleh antara lain:
• Foto udara resolusi tinggi.
• Video inspeksi.
• Orthophoto.
• Model tiga dimensi.
• Point cloud LiDAR.
• Citra termal.
• Data posisi GNSS.
Penggunaan sensor dapat disesuaikan dengan tujuan monitoring, apakah untuk inspeksi visual, analisis vegetasi, maupun evaluasi kondisi struktur.
3. Pengolahan Data
Pengolahan Data Seluruh data hasil akuisisi kemudian diproses menggunakan perangkat lunak fotogrametri, pengolahan point cloud, maupun sistem informasi geografis (GIS). Produk yang dihasilkan dapat berupa:
• Orthophoto.
• Digital Surface Model (DSM).
• Digital Terrain Model (DTM).
• Point cloud tiga dimensi.
• Model 3D tower.
• Profil jalur transmisi.
• Peta kondisi aset.
Informasi tersebut menjadi dasar dalam analisis kondisi jaringan serta penyusunan rekomendasi pemeliharaan.
Jenis Inspeksi yang Dapat Dilakukan
Teknologi drone memungkinkan berbagai jenis inspeksi dilakukan secara lebih efektif dibandingkan metode konvensional.
Inspeksi Tower
Tower merupakan struktur utama yang menopang konduktor transmisi. Melalui kamera resolusi tinggi, drone dapat mendokumentasikan kondisi tower secara detail untuk mengidentifikasi:
• Korosi.
• Baut yang longgar.
• Kerusakan sambungan.
• Deformasi struktur.
• Cat pelindung yang mengalami degradasi.
Dokumentasi visual ini membantu proses evaluasi tanpa perlu personel memanjat tower.
Inspeksi Konduktor
Konduktor menjadi komponen utama dalam penyaluran energi listrik. Drone dapat digunakan untuk mengidentifikasi:
• Kerusakan fisik konduktor.
• Kawat yang mulai aus.
• Aksesori yang longgar.
• Spacer yang rusak.
• Kondisi sambungan konduktor.
Inspeksi visual yang dilakukan secara berkala dapat membantu mencegah gangguan operasional akibat kerusakan komponen.
Inspeksi Isolator
Isolator berfungsi menjaga konduktor tetap terisolasi dari struktur tower. Dengan kamera zoom beresolusi tinggi maupun sensor termal, drone mampu mendeteksi:
• Retakan.
• Pecah pada isolator.
• Kontaminasi permukaan.
• Percikan listrik (flashover).
• Indikasi panas berlebih yang dapat menjadi tanda awal kegagalan komponen.
Monitoring Vegetasi
Pertumbuhan vegetasi merupakan salah satu penyebab utama gangguan jaringan transmisi. Drone memungkinkan pemantauan vegetasi dilakukan secara berkala sehingga pohon yang mendekati batas aman dapat segera diidentifikasi. Data ini sangat penting dalam mendukung program pemangkasan vegetasi sebelum terjadi kontak dengan konduktor.
Monitoring Kondisi Medan
Selain memantau aset transmisi, drone juga digunakan untuk mengevaluasi kondisi lingkungan di sekitar jalur. Beberapa parameter yang dapat diamati antara lain:
• Longsor.
• Erosi.
• Perubahan aliran sungai.
• Banjir.
• Pergerakan tanah.
• Kerusakan akses menuju tower.
Informasi tersebut membantu perusahaan utilitas dalam merencanakan tindakan mitigasi sebelum kondisi tersebut memengaruhi stabilitas infrastruktur.
Keunggulan Penggunaan Drone
Dibandingkan metode inspeksi konvensional, penggunaan drone menawarkan berbagai keuntungan.
Meningkatkan Keselamatan
Inspeksi dapat dilakukan tanpa mengharuskan personel memanjat tower atau memasuki area berbahaya. Risiko kecelakaan kerja dapat ditekan secara signifikan.
Efisiensi Waktu
Drone mampu melakukan inspeksi sepanjang beberapa kilometer jalur transmisi dalam waktu yang relatif singkat. Hal ini meningkatkan produktivitas, terutama pada jaringan dengan panjang koridor yang sangat besar.
Data yang Lebih Lengkap
Selain menghasilkan dokumentasi visual, drone mampu menghasilkan data spasial yang dapat diolah menjadi model tiga dimensi, orthophoto, maupun point cloud untuk analisis lebih lanjut.
Dokumentasi Digital
Seluruh hasil inspeksi dapat disimpan dalam basis data digital sehingga memudahkan proses perbandingan kondisi aset dari waktu ke waktu. Pendekatan ini mendukung penerapan manajemen aset berbasis data.
Integrasi dengan Teknologi Geospasial
Salah satu keunggulan utama penggunaan drone adalah kemampuannya untuk diintegrasikan dengan berbagai teknologi geospasial. Data hasil penerbangan dapat digabungkan dengan:
• Sistem Informasi Geografis (GIS).
• Model Elevasi Digital (DEM).
• Point cloud LiDAR.
• Data GNSS.
• Citra satelit.
• Basis data aset perusahaan.
Integrasi tersebut memungkinkan analisis yang lebih komprehensif, seperti evaluasi perubahan kondisi koridor, analisis risiko vegetasi, pemantauan deformasi medan, hingga penyusunan model digital koridor transmisi (digital twin). Dengan pendekatan ini, perusahaan utilitas dapat melakukan pengelolaan aset secara lebih terencana, efisien, dan berbasis informasi yang akurat.
Tantangan dalam Implementasi Drone
Meskipun menawarkan banyak keunggulan, penggunaan drone tetap memiliki beberapa tantangan.
Faktor cuaca seperti hujan, angin kencang, dan kabut dapat memengaruhi kualitas akuisisi data maupun keselamatan penerbangan. Selain itu, operasi drone harus mematuhi regulasi penerbangan yang berlaku serta memperhatikan keberadaan ruang udara terbatas di sekitar bandara, instalasi strategis, atau kawasan tertentu. Aspek lain yang perlu diperhatikan adalah kompetensi personel. Operator drone harus memahami prosedur keselamatan penerbangan, perencanaan misi, pengoperasian sensor, serta pengolahan data geospasial agar hasil inspeksi memenuhi standar teknis yang dibutuhkan.
Penutup
Pemanfaatan drone telah menjadi salah satu inovasi penting dalam kegiatan monitoring jalur SUTT dan SUTET. Dengan kemampuan menghasilkan data visual dan geospasial secara cepat, akurat, dan aman, drone mampu meningkatkan efektivitas inspeksi dibandingkan metode konvensional.
Integrasi drone dengan teknologi seperti fotogrametri, LiDAR, sensor termal, GNSS, dan GIS memungkinkan evaluasi kondisi jaringan transmisi dilakukan secara lebih menyeluruh. Hasilnya tidak hanya mendukung kegiatan inspeksi rutin, tetapi juga membantu perusahaan dalam menerapkan pemeliharaan berbasis kondisi, mengurangi risiko gangguan, serta meningkatkan keandalan sistem penyaluran tenaga listrik.
Seiring berkembangnya teknologi dan kebutuhan akan pengelolaan aset yang lebih modern, penggunaan drone diperkirakan akan menjadi bagian yang semakin penting dalam operasional dan pemeliharaan jaringan transmisi di masa depan.
Daftar Pustaka
➢ Colomina, I., & Molina, P. (2014). Unmanned Aerial Systems for Photogrammetry and Remote Sensing: A Review. ISPRS Journal of Photogrammetry and Remote Sensing, 92, 79–97.
➢ Ghilani, C. D. (2018). Elementary Surveying: An Introduction to Geomatics (15th ed.). Pearson.
➢ Maune, D. F. (Ed.). (2017). Digital Elevation Model Technologies and Applications: The DEM Users Manual (3rd ed.). ASPRS.
➢ Lillesand, T. M., Kiefer, R. W., & Chipman, J. W. (2015). Remote Sensing and Image Interpretation (7th ed.). Wiley.
➢ IEEE. (2025). IEEE Std 1936.3-2025: Standard for Unmanned Aircraft Systems (UAS) Using Light Detection and Ranging (LiDAR) for Above 110 kV Overhead Transmission Line Survey and Design.
➢ Kementerian Perhubungan Republik Indonesia. Peraturan Menteri Perhubungan Nomor PM 37 Tahun 2020 tentang Pengoperasian Pesawat Udara Tanpa Awak di Ruang Udara yang Dilayani Indonesia.
➢ Badan Informasi Geospasial. (2014). Peraturan Kepala Badan Informasi Geospasial Nomor 15 Tahun 2014 tentang Pedoman Teknis Ketelitian Peta Dasar.
